Δύο μονάδες με κλιμακωτή δοχεία RO με χωρητικότητα 1000m3/ημέρα και N+1 εφεδρικότητα σε Δίδυμο 40ft ISO παράλληλο μοντελοποιημένο σχεδιασμό
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Fenigal/OEM |
| Πιστοποίηση: | CE/ISO 9001/CSC Container |
| Αριθμό μοντέλου: | FRO-CDual-1000 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σετ |
|---|---|
| Τιμή: | διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Αυτόνομα δίδυμα κοντέινερ ISO 40 ποδιών |
| Χρόνος παράδοσης: | 50-70 ημέρες |
| Όροι πληρωμής: | T/T,L/C,Western Union |
| Δυνατότητα προσφοράς: | 5 σετ το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Ολική ροή διηθήματος: | 1.000 m³/ημέρα (41,7 m³/h, 264.000 GPD) | Ανά ροή μονάδας: | 500 m³/ημέρα (20,8 m³/h, 132.000 GPD) |
|---|---|---|---|
| Ποσοστό ανάκτησης: | 75% Standard / 80% Μέγ | ΤΔ νερού ζωοτροφών: | ≤ 3.500 ppm |
| Απορρόφηση Αλατιού: | ≥ 99,0% | Πίεση λειτουργίας: | 10~16 bar (ανά μονάδα) |
| Επισημαίνω: | Dual Module Containerized RO,Scalable BWRO Container System,1000m3 Ημερήσιο Μονουλικό Σταθμό Υδάτων |
||
Περιγραφή προϊόντων

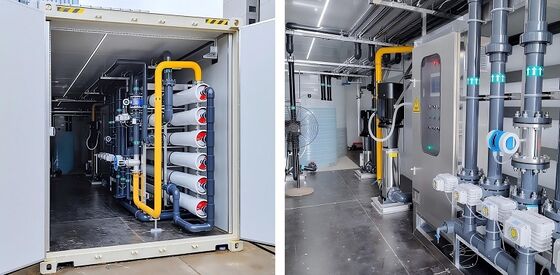

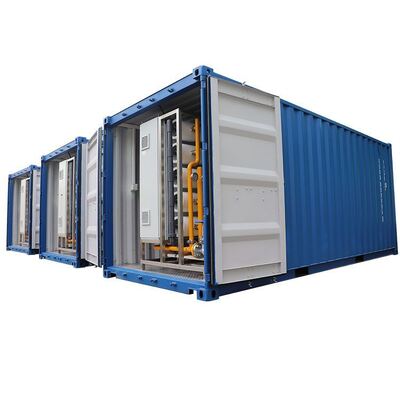

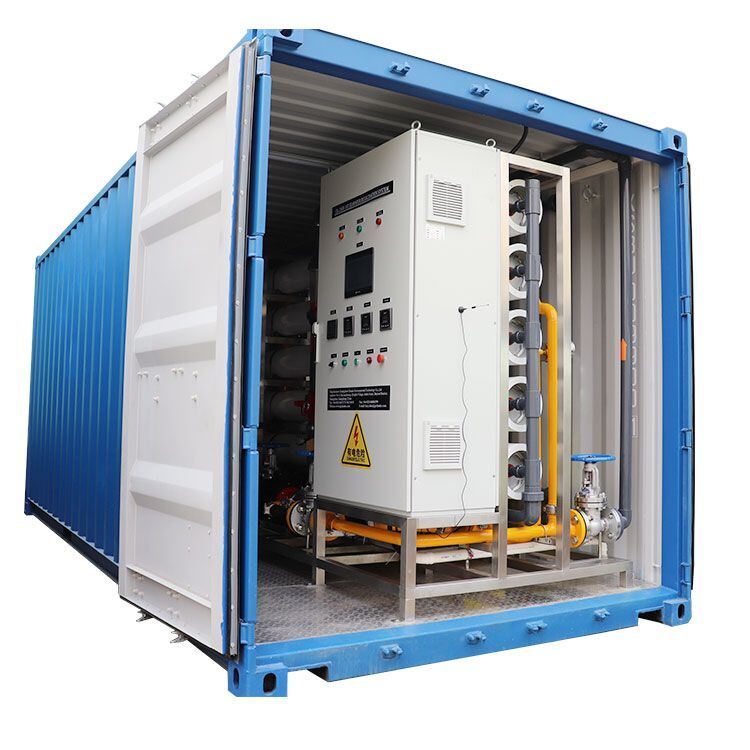

Το FRO-CDual-1000 αντιπροσωπεύει μια σημαντική ανακάλυψη στην κλιμακούμενη αρχιτεκτονική επεξεργασίας νερού, παρέχοντας 1.000 m³/ημέρα (264.000 GPD) υψηλής ποιότητας διείσδυσης μέσω δύο διασυνδεδεμένων μονάδων κοντέινερ ISO 40 ποδιών που λειτουργούν σε παράλληλη διαμόρφωση. Αυτός ο σχεδιασμός διπλής μονάδας επαναπροσδιορίζει βασικά την επεξεργασία νερού σε δοχεία μεγάλης χωρητικότητας παρέχοντας εγγενή πλεονασμό N+1, επιτρέποντας την απομόνωση μεμονωμένων μονάδων για συντήρηση χωρίς διακοπή της παραγωγής νερού και προσφέροντας μια σαφή διαδρομή για σταδιακή επέκταση χωρητικότητας χωρίς την ένταση κεφαλαίου μεμονωμένων εγκαταστάσεων μεγάλης κλίμακας.
- Πλεονασμός διπλής ενότητας N+1:Δύο πανομοιότυπα τρένα RO με εμπορευματοκιβώτια 500 m³/ημέρα λειτουργούν παράλληλα μέσω μιας κοινής πολλαπλής τροφοδοσίας και κεφαλής συλλογής διηθήματος, εξασφαλίζοντας συνεχή παραγωγή νερού κατά τη συντήρηση ή τις απροσδόκητες διακοπές λειτουργίας.
- Κεντρικό SCADA με κατανεμημένα PLC:Κάθε μονάδα διαθέτει το δικό της S7-1200 PLC με έναν κεντρικό κύριο ελεγκτή SCADA που παρέχει ενοποιημένη διεπαφή χειριστή μέσω ενός σταθμού εργασίας HMI 15 ιντσών.
- 42 Premium Μεμβράνες ανά Ενότητα:Κάθε μονάδα 500 m³/ημέρα ενσωματώνει 42 στοιχεία μεμβράνης DOW Filmtec BW30-8040 διαμορφωμένα σε μια βελτιστοποιημένη διάταξη 3 σταδίων, παρέχοντας εξαιρετική απόδοση απόρριψης αλατιού που υπερβαίνει το 99%.
- Ανεξάρτητη βαλβίδα απομόνωσης μονάδας:Οι αποκλειστικές αυτοματοποιημένες βαλβίδες πεταλούδας επιτρέπουν την πλήρη υδραυλική απομόνωση οποιασδήποτε μονάδας σε λιγότερο από 30 δευτερόλεπτα μέσω της διεπαφής SCADA.
- Αντλία Grundfos CRN VFD ανά μονάδα:Και οι δύο μονάδες είναι εξοπλισμένες με ανεξάρτητες κάθετες αντλίες πολλαπλών σταδίων της σειράς Grundfos CRN SS316L με ειδικούς ρυθμιστές μεταβλητής συχνότητας.
- Συγχρονισμένα χημικά συστήματα δοσομέτρησης:Ανεξάρτητες δοσομετρικές αντλίες αντισκωριακού, όξινου θειώδους νατρίου και υδροξειδίου του νατρίου με κεντρική αποθήκευση χημικών για αποτελεσματική υλικοτεχνική υποστήριξη ανεφοδιασμού.
- Κλιμακόμενη Αρχιτεκτονική Επέκτασης:Προδιαμορφωμένο για να δέχεται έως και δύο επιπλέον μονάδες 500 m³/ημέρα, επιτρέποντας μελλοντική επέκταση στα 2.000 m³/ημέρα συνολική χωρητικότητα.
| Παράμετρος | Προσδιορισμός |
|---|---|
| Μοντέλο | FRO-CDual-1000 |
| Συνολική ροή διείσδυσης (και οι δύο μονάδες) | 1.000 m³/ημέρα (41,7 m³/h, 264.000 GPD) |
| Ροή διαπέρασης ανά μονάδα | 500 m³/ημέρα (20,8 m³/h, 132.000 GPD) |
| Ποσοστό ανάκτησης (ανά ενότητα) | 75% Standard / 80% Μέγ |
| Νερό Τροφοδοσίας TDS | ≤ 3.500 ppm |
| Ονομαστική απόρριψη αλατιού | ≥ 99,0% |
| Ολικές Μεμβράνες | 84 * DOW BW30-8040 (42 ανά μονάδα) |
| Πίεση λειτουργίας | 10~16 bar (ανά μονάδα) |
| Ισχύς ανά μονάδα | 95 kW (380V/50Hz) |
| Συνολική εγκατεστημένη ισχύς | 190 kW (100% φορτίο, και οι δύο μονάδες) |
| Δοχείο ανά Ενότητα | 40ft High Cube ISO, CSC Certified |
| Βάρος λειτουργίας ανά μονάδα | Περίπου 16.000 κιλά |
| Σωληνώσεις διασύνδεσης | DN150 SS304 Τροφοδοσία/διήθηση/Συμπύκνωση Κοινές κεφαλίδες |
| Βαλβίδες απομόνωσης μονάδας | DN150 Pneumatic Butterfly, Fail-Closed |
| Αρχιτεκτονική Ελέγχου | Διανεμήθηκε: 2 * S7-1200 + 1 * Central Master SCADA HMI |
| Απομακρυσμένη πρόσβαση | Δρομολογητής VPN 4G ανά μονάδα + κεντρικός διακόπτης Ethernet |
Το FRO-CDual-1000 έχει σχεδιαστεί ειδικά για εφαρμογές επεξεργασίας νερού όπου η αξιοπιστία, η επεκτασιμότητα και η λειτουργική συνέχεια είναι εξίσου σημαντικές. Τα κύρια σενάρια εγκατάστασης περιλαμβάνουν δημοτικά συστήματα ύδρευσης που εξυπηρετούν πόλεις με πληθυσμό 30.000 έως 60.000, περιφερειακές μονάδες αφαλάτωσης, εργασίες εξόρυξης και επεξεργασίας ορυκτών, εγκαταστάσεις παραγωγής τροφίμων και ποτών μεγάλης κλίμακας και μονάδες παραγωγής ηλεκτρικής ενέργειας. Η αρθρωτή αρχιτεκτονική παρέχει σημαντικά πλεονεκτήματα για τη χρηματοδότηση έργων, επιτρέποντας σταδιακά τις κεφαλαιουχικές δαπάνες κατά τη διάρκεια του χρονοδιαγράμματος έναρξης λειτουργίας χωρίς να θυσιάζεται η αρχική παραγωγική ικανότητα.
Κάθε σύστημα διπλής μονάδας FRO-CDual-1000 υποβάλλεται σε διαδοχικές δοκιμές αποδοχής από το εργοστάσιο, συμπεριλαμβανομένης της δοκιμής υγρής μονάδας μεμονωμένης μονάδας στα 500 m³/ημέρα για 48 ώρες, ακολουθούμενη από δοκιμή ενσωματωμένου συστήματος με τις δύο μονάδες να λειτουργούν παράλληλα για επιπλέον 24 ώρες. Και τα δύο εμπορευματοκιβώτια αποστέλλονται ως τυπικές μονάδες ISO με πλήρη πιστοποίηση CSC. Το ολοκληρωμένο πακέτο τεκμηρίωσης περιλαμβάνει P&ID σε επίπεδο συστήματος, ηλεκτρικά διαγράμματα μιας γραμμής, εγχειρίδια O&M, ολοκληρωμένες διαδικασίες θέσης σε λειτουργία συστήματος και συνιστώμενο απόθεμα ανταλλακτικών. Οι προαιρετικές υπηρεσίες περιλαμβάνουν επίβλεψη εγκατάστασης επί τόπου, ενσωματωμένη θέση σε λειτουργία συστήματος, προγράμματα εκπαίδευσης χειριστή και μακροπρόθεσμες συμφωνίες παροχής υπηρεσιών.
