Veolia MK-5 EDI Module (Previously E-CELL-3X) For Semiconductor Industries
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | VEOLIA |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | MK-5 |
| Έγγραφο: | Veolia EDI catalog.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 υπολογιστή |
|---|---|
| Τιμή: | διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | τυπική συσκευασία εξαγωγής |
| Όροι πληρωμής: | T/t |
| Δυνατότητα προσφοράς: | 60000 μονάδες το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| MK-5 Ελάχιστη διαφορά πίεσης μεταξύ της αραιάς εξόδου και της εισόδου συμπύκνωσης (bar): | 0,34 | MK-5 Αραίο Πρότυπο Αραίωσης Εισαγωγής/Εξόδου (BAR): | 1.4-2.8 |
|---|---|---|---|
| Πίεση εισόδου MK-5 (ράβδος): | Counter-Current: 4.1-6.9 Συν-ρεύμα: 3.1-6.9 | MK-5 AMPERAGE (ADC): | 0-5.2 |
| Τάση MK-5 (VDC): | 0-400 | Ανάκτηση MK-5: | Έως 97% |
| Σχεδιασμένη παραγωγή νερού (M3 /hr) MK-5: | 4.0-6.4 | Ονομαστική ροή MK-5: | 5.0 m3/h (22 gpm) |
| Εφαρμογή MK-5: | Το νερό τροφοδοσίας του λέβητα σε μονάδες παραγωγής ενέργειας | ||
| Επισημαίνω: | Veolia MK-5 EDI module for semiconductors,Suez EDI stacks for industrial use,E-CELL-3X replacement EDI module |
||
Περιγραφή προϊόντων

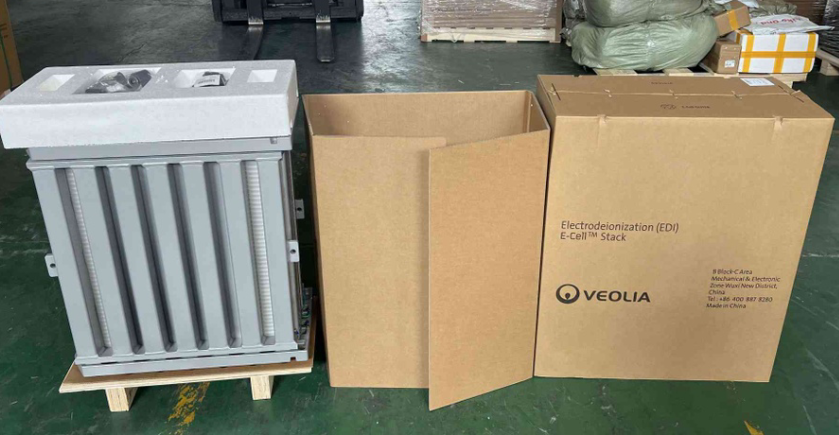

Μοδίου EDI της Veolia MK-5 (πρώην E-CELL-3X) για τις βιομηχανίες ημιαγωγών
Η μονάδα ηλεκτροδιαιονισμού (EDI) Veolia E-Cell MK-5 έχει σχεδιαστεί για συνεχή παραγωγή νερού υψηλής καθαρότητας χωρίς χημικές ουσίες,που παρέχουν ροές έως 5 m3/h (22 GPM) με αντίσταση ≥ 16 MΩ·cm και απομάκρυνση πυριτίου έως ≤ 5 ppbΙδανικό για το νερό τροφοδοσίας λέβητα σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας και εφαρμογές υπερακαθαρμένου νερού σε ημιαγωγούς, μικροηλεκτρονικά και φαρμακευτικά προϊόντα,λειτουργεί με ανάκτηση έως 97% χωρίς όξινη/καυστική αναγέννησηΗ ενότητα διαθέτει συμπαγές σχεδιασμό (30x61x72 cm), ικανότητα απολύμανσης θερμού νερού και συμμόρφωση με τα πρότυπα CE, RoHS και ISO 9001/14001.Η ανθεκτική κατασκευή του εξασφαλίζει χαμηλή συντήρηση και σταθερή απόδοση σε διαφορετικές συνθήκες τροφοδοτικού νερού, υποστηριζόμενη από την παγκόσμια τεχνική εμπειρία της Veolia
Η μονάδα ηλεκτροδιαιονισμού (EDI) Veolia E-Cell MK-5 έχει σχεδιαστεί για συνεχή παραγωγή νερού υψηλής καθαρότητας χωρίς χημικές ουσίες,που παρέχουν ροές έως 5 m3/h (22 GPM) με αντίσταση ≥ 16 MΩ·cm και απομάκρυνση πυριτίου έως ≤ 5 ppbΙδανικό για το νερό τροφοδοσίας λέβητα σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας και εφαρμογές υπερακαθαρμένου νερού σε ημιαγωγούς, μικροηλεκτρονικά και φαρμακευτικά προϊόντα,λειτουργεί με ανάκτηση έως 97% χωρίς όξινη/καυστική αναγέννησηΗ ενότητα διαθέτει συμπαγές σχεδιασμό (30x61x72 cm), ικανότητα απολύμανσης θερμού νερού και συμμόρφωση με τα πρότυπα CE, RoHS και ISO 9001/14001.Η ανθεκτική κατασκευή του εξασφαλίζει χαμηλή συντήρηση και σταθερή απόδοση σε διαφορετικές συνθήκες τροφοδοτικού νερού, υποστηριζόμενη από την παγκόσμια τεχνική εμπειρία της Veolia
Προδιαγραφές προϊόντος
| Ειδικότητα | Αξία |
|---|---|
| Ελάχιστη διαφορά πίεσης μεταξύ εξόδου αραιωμένου υλικού και εισόδου συμπυκνώματος (βάρος) | 0.34 |
| Χαμήλωση τάσης πρότυπης εισόδου/εξόδου αραιωμένης ύλης (βάρια) | 1.4-2.8 |
| Πίεση εισόδου (βάρια) | Αντί ρεύμα: 4.1-6.9 Συγχρόνιο ρεύμα: 3.1-6.9 |
| Άμπερα (ADC) | 0-5.2 |
| Τεχνική διάταξη | 0-400 |
| Ανάκαμψη | έως 97% |
| Σχεδιασμένη παραγωγή νερού (m3/ώρα) | 4.0-6.4 |
| Ονομαστική ροή | 5.0 m3/h (22 gpm) |
| Εφαρμογή MK-5 | Υδροδοτικό νερό λέβητα στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας |
Η τεχνολογία EDI της Veolia - Προηγμένη ηλεκτροδειονισμός για νερό υψηλής καθαρότητας
Η VeoliaΕ-κύτταρα ® EDI (ηλεκτροδιαίωση)Η τεχνολογία αυτή αντιπροσωπεύει το χρυσό πρότυπο στη συνεχή απομεταλλεύωση, προσφέροντας μιαΧωρίς χημικά, υψηλής απόδοσηςΟι συσκευές EDI της Veolia είναι σχεδιασμένες για βιομηχανίες που απαιτούν εξαιρετικά καθαρό νερό.ρητίνες ανταλλαγής ιόντων και επιλεκτικές μεμβράνεςμε συνεχές ρεύμα για την απομάκρυνση των ρύπων, συμπεριλαμβανομένου του πυριτίου και του βορίου, χωρίς χημικά αναγέννησης.
Βασικά πλεονεκτήματα:
- Μηδενική χημική αναγέννηση- Εξάλειψη του χειρισμού με οξύ/καυστικό, μείωση των λειτουργικών δαπανών και των κινδύνων ασφάλειας.
- Συνεπής υψηλή καθαρότητα- Παράγει νερό μεΑντίσταση > 16 MΩ*cmκαι< 5 ppb πυριτίου, που πληρούν αυστηρά πρότυπα για τις βιομηχανίες ημιαγωγών, φαρμακευτικών προϊόντων και ενέργειας.
- Σχεδιασμός με αποδοτική χρήση ενέργειας- Η κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας διαμόρφωση ρητίνης και η λειτουργία ενάντια στο ρεύμα ελαχιστοποιούν την κατανάλωση ενέργειας και τους κινδύνους κλιμάκωσης.
- Μονωδική και επεκτάσιμη- Διατίθεται σε:MK-3, MK-5 και MK-9σταθμοί, που υποστηρίζουν τις ροές από1.6 έως 10 m3/hμεέως 97% ανάκτηση.
- Επικυρωμένη αξιοπιστία- CE, FDA, και Halal πιστοποιημένο, κατασκευασμένο σεISO 9001/14001εγκαταστάσεις μεΚαθαρισμός θερμού νερού 85 °Cεπιλογές (σειρά PharmaHT).
Παγκόσμιες εφαρμογές:
- Μικροηλεκτρονικά: Υπερκαθαρό νερό πλύσης για την κατασκευή ημιαγωγών.
- Φαρμακευτική: Καθαρισμένο νερό σύμφωνα με τις USP/EP.
- Παραγωγή ηλεκτρικής ενέργειας: Υψηλής καθαρότητας νερό τροφοδοσίας λέβητα.
- Βιομηχανικές διαδικασίες: Ατσάλι, χημικά και απομεταλλευτικά εργοστάσια ΥΦΑ.
Υποστηρίζεται από την Veolia'sεγγυήσεις απόδοσηςκαι παγκόσμια τεχνική υποστήριξη, η E-Cell EDI παρέχειβιώσιμη, χαμηλής συντήρησηςδιαλύματα καθαρού νερού.
Ενότητες EDI της GE, της Suez και της Veolia (όλα το ίδιο προϊόν: Ενότητα EDI της Veolia)
Τυπικές εφαρμογές
Το νερό που παράγεται από το E-Cell-3X ανταποκρίνεται αξιόπιστα στις πιο απαιτητικές εφαρμογές νερού υπερκαθαρότητας σήμερα, συμπεριλαμβανομένων, μεταξύ άλλων:
- Υπερκαθαρό νερό για το ξεπλύσιμο των τσιπ των ημιαγωγών, των ηλιακών συλλεκτών και άλλων μικροηλεκτρονικών συσκευών.
- Απομνηριοποιημένο νερό τροφοδοσίας για λέβητες υψηλής πίεσης σε εργοστάσια παραγωγής ηλεκτρικής ενέργειας και σε άλλες βαριές βιομηχανικές εγκαταστάσεις.
- Υπερκαθαρό νερό για την παραγωγή πράσινου υδρογόνου σε ηλεκτρολύτες.
Για την απλούστευση του σχεδιασμού και την ενίσχυση της εμπιστοσύνης σας στις εφαρμογές EDI, προσφέρουμε προβλέψεις και εγγυήσεις απόδοσης του E-Cell, οι οποίες είναι διαθέσιμες μέσω του λογισμικού Winflows* ή επικοινωνώντας μαζί μας.
Τεχνικές προδιαγραφές
| Παράμετρος | Αξία |
|---|---|
| Ετικέτα | Veolia EDI |
| Ανταλλάξιμα ppm | 65.0 |
| Δυναμική πίεση εισόδου | 6.9 |
| Πίεση εισόδου psi | 100 |
| Τύπος στοίβας | E-Cell 3X |
| Μέγιστη θερμοκρασία °C | 40 |
| Μέγιστη θερμοκρασία °F | 104 |
| Διάταξη πτώσης πίεσης | 1,4-2,8 |
| Πτώση πίεσης σε psi | 20-40 |
| % ανάκτησης | έως και 97% |
| Ρύση m3/h | 23,3-6,4 |
| Ταχύτητα ροής gpm/ft2 | 10-28 |
| Δυναμική τάση | 0-400 VDC |
| Βάρος αποστολής σε kg | 165 |
| Βάρος αποστολής λίβρες | 364 |
| Εφαρμογή | Υπερκαθαρό νερό, νερό τροφοδοσίας λέβητα |

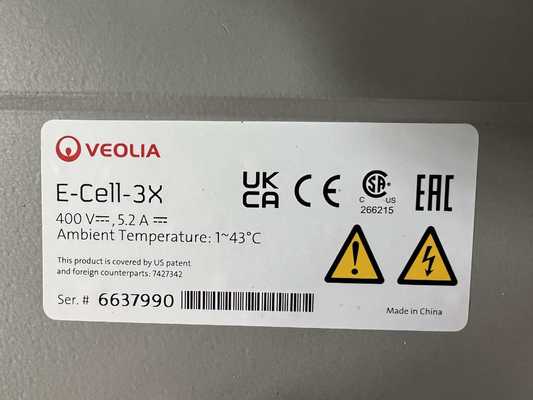

Προδιαγραφές στο E-Cell-3X Stack
| Παράμετρος | Αξία |
|---|---|
| Ονομαστική ροή | 5.0 m3/h (22 gpm) |
| Πεδίο ταχύτητας ροής | 20,3-6,4 m3/h (10-28 gpm) |
| Βάρος αποστολής | 165 κιλά (364 κιλά) |
| Μέγεθος (εύρος x ύψος x βάθος) | 30 cm x 61 cm x 72 cm 12' x 24" x 29" |
Ποιότητα νερού προϊόντος
| Παράμετρος | Αξία |
|---|---|
| Αντίσταση | ≥ 16 MOhm-cm |
| Νάτριο | ≤ 3 ppb |
| Σιλικόζη (SiO2) | Τόσο χαμηλά όσο 5 ppb |
| Βόριο | Τόσο χαμηλά όσο 0,08 ppb |
Σημείωση 1: Η πραγματική απόδοση μπορεί να ποικίλει ανάλογα με τις συνθήκες της τοποθεσίας.
Τυπικές αποδοτικότητες αφαίρεσης
| Παράμετρος | Αποτελεσματικότητα |
|---|---|
| Νάτριο | ≥ 99,9% αφαίρεση |
| Σιλικόζη (SiO2) | Μέχρι 99% αφαίρεση |
| Βόριο | Μέχρι 96% αφαίρεση |
Παράμετροι λειτουργίας
| Παράμετρος | Αξία |
|---|---|
| Ανάκαμψη | Μέχρι 97% |
| Τετάρτη | 0-400 VDC |
| Άμπερα | 0-5.2 ADC |
| Πίεση εισόδου Σημείωση 2 | ≤ 6,9 bar (100 psi) |
| Μείωση πίεσης Σημείωση 3 | 10,4-2,8 bar (20-40 psi) |
Σημείωση 2: Η πίεση εισόδου καθορίζεται από τις απαιτήσεις πίεσης προς τα κάτω για τις ροές προϊόντος και συμπυκνώματος, την επιλογή της λειτουργίας με αντίστροφο ρεύμα ή ταυτόχρονο ρεύμα και την πτώση της πίεσης στο σωρό.
Σημείωση 3: Σε ονομαστική ροή και 25 °C. Ανατρέξτε στο λογισμικό πρόβλεψης ροών για την επαλήθευση των συνθηκών σχεδιασμού.
Προδιαγραφές νερού τροφής
| Παράμετρος | Αξία |
|---|---|
| Συνολικά εναλλάξιμα ανιόντα (TEA ως CaCO3) Σημείωση 5 | ≤ 65 ppm |
| Εξισοδύναμη αγωγιμότητα | ≤ 112 μS/cm |
| Θερμοκρασία | 4.4-40 °C (40-104 °F) |
| Συνολική σκληρότητα (ως CaCO3) Σημείωση 6 | ≤ 1,0 ppm |
| Σιλικός (SiO2) Σημείωση 7 | ≤ 1,0 ppm |
| Συνολικός οργανικός άνθρακας (TOC ως C) | ≤ 0,5 ppm |
| Συνολικό χλώριο | ≤ 0,05 ppm |
| Fe, Mn, H2S | ≤ 0,01 ppm |
| Βόριο Σημείωση 8 | ≤ 1,0 ppm |
| pH | 4 έως 11 |
| Έλαιο και λίπος | Καμία ανίχνευση |
| Σημείωση 9 για τα σωματίδια | ΡΟ διαπερνά |
| Οξειδωτικοί παράγοντες | Καμία ανίχνευση |
| Χρωματική σημείωση 10 | ≤ 5 APHA |
Σημείωση 4: Ανατρέξτε στο λογισμικό πρόβλεψης ροών και στο εγχειρίδιο λειτουργίας της στοίβας E-Cell για την επαλήθευση των προδιαγραφών νερού τροφοδοσίας υπό τις συνθήκες σχεδιασμού.
Σημείωση 5: TEA (ppm ως CaCO3) - Συνολικά ανταλλάσιμα ανιόντα, αντιπροσωπεύει τη συγκέντρωση όλων των ανιόντων στο νερό τροφοδοσίας, συμπεριλαμβανομένων των συνεισφορών από OH-, CO2 και SiO2.Πρέπει να χρησιμοποιούνται εισροές για να επιβεβαιωθεί ότι το νερό τροφοδοσίας TEA είναι αποδεκτό στις δεδομένες συνθήκες λειτουργίας της εφαρμογής.Οι τιμές του πίνακα παρέχονται σε ελάχιστη ροή και μέγιστη θερμοκρασία.
Σημείωση 6: Το όριο σκληρότητας νερού τροφοδοσίας 1,0 ppm ως CaCO3 ισχύει μόνο για την τυπική λειτουργία με αντίστροφο ρεύμα.
Σημείωση 7: Σε ταχύτητες άνω της ονομαστικής ροής, το επιτρεπόμενο όριο πυριτίου μειώνεται.
Σημείωση 8: Όταν υπάρχει απαίτηση εγγύησης πυριτίου ή η απαίτηση εγγύησης αντοχής είναι μεγαλύτερη από 10 MOhm-cm, το επίπεδο τροφοδοσίας με βόριο περιορίζεται σε 0,3 ppm ως B,καθώς τα υψηλότερα επίπεδα βορίου μπορεί να επηρεάσουν τις επιδόσειςΕλλείψει αυτών των απαιτήσεων, το όριο είναι 1,0 ppm βορίου.
Σημείωση 9: Αντίστροφη όσμωση (RO) ή ισοδύναμο νερό τροφοδοσίας: Το RO παρέχει στο EDI νερό τροφοδοσίας ουσιαστικά απαλλαγμένο από σωματίδια, κολλοειδή υλικά,και οργανική ύλη υψηλού μοριακού βάρους που θα μπορούσε να μολύνει τα μέσα ανταλλαγής ιόντωνΕπειδή η στοίβα EDI περιέχει συσκευασμένα στρώματα μέσων ανταλλαγής ιόντων που δεν μπορούν να υποβληθούν σε αντίστροφο πλύση/πνευστικοποίηση για την αφαίρεση σωματιδίων, πρέπει να προσδιοριστεί η ποιότητα της διαπερατότητας RO.Συστήματα με ανοικτό σύστημα μεταξύ του συστήματος RO (ή άλλης πηγής) και του E-Cell (e)Για την προστασία του E-Cell από τη μόλυνση από σωματιδιακά σωματίδια.είναι αποδεκτό απόλυτο φίλτρο 5 μm ή ονομαστικό φίλτρο 1 μm.
Σημείωση 10: APHA - Πρότυπο χρώματος/περίοδος χρώματος που ονομάστηκε από την Αμερικανική Ένωση Δημόσιας Υγείας και ορίζεται από την ASTM.
Προγράμματα ηλεκτρονικών κυψελών EDI της Veolia
| Διάταξη EDI για ηλεκτρονικά κύτταρα | Ονομαστικός ρυθμός ροής στη στοίβα | Τυπικές εφαρμογές νέων κατασκευών |
|---|---|---|
| ΜΚ-9 | 8.0 m3/h (35 gpm) |
|
| ΜΚ-5 | 5.0 m3/h (22 gpm) |
|
| ΜΚ-3 | 3.4 m3/h (15 gpm) |
|
| MK-3pharmHT | 3.4 m3/h (15 gpm) |
|
| MK-3MiniHT | 1.14 m3/h (5 gpm) |
|
Διασφάλιση ποιότητας
- Σημάδια CE, RoHS, CSA και EAC
- Κατασκευάστηκε σε εγκατάσταση που συμμορφώνεται με τα πρότυπα ISO 9001 και ISO 14001
- Πιστοποιημένο από την UKCA
- Τα E-Cell-3X Stacks είναι Halal πιστοποιημένα από το Ισλαμικό Συμβούλιο Τροφίμων και Διατροφής της Αμερικής (IFANCA®)
Παραδείγματα απόδοσης της τεχνολογίας EDI ηλεκτρονικών κυψελών
Η τεχνολογία E-Cell EDI έχει εφαρμοστεί με επιτυχία σε διάφορες βιομηχανίες όπως η ενέργεια, το πετρέλαιο, τα χημικά, ο χάλυβας, τα φαρμακευτικά και τα ηλεκτρονικά.
